Descrizione

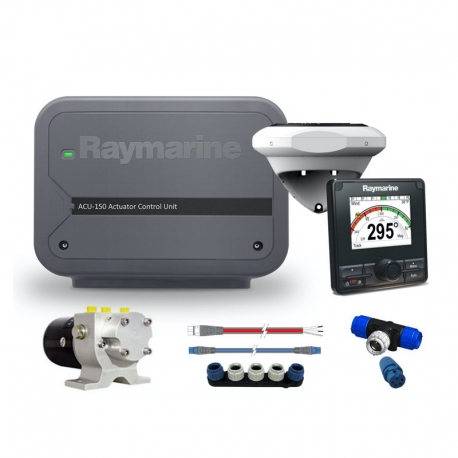

Sistema di pilota automatico completo, composto da sensore di rotta EV1, unità di
azionamento ACU-150, unità di controllo p70Rs, pompa idraulica di tipo 1 e set di cavi EVOLUTION . È adatto per imbarcazioni a motore con timoneria idraulica la cui capacità del volume del cilindro è da 80 fino a 230cc. Gli autopiloti Evolution, progettati per la massima semplicità d’uso, non necessitano di complicate configurazioni o calibrazioni, è sufficiente installarlo, accenderlo e siete pronti per partire. Il sensore EV intelligente permette all’autopilota di percepire e adattarsi automaticamente alle caratteristiche della vostra imbarcazione, non è infatti necessaria alcuna regolazione da parte vostra. Grazie agli algoritmi di controllo Evolution AI, gli autopiloti Evolution percepiscono l’ambiente circostante e calcolano autonomamente i parametri ottimali per la migliore prestazione, questo sistema permette una navigazione precisa e sicura. Codice Raymarine T70330. Gli autopiloti Evolution possono anche essere contollati dai display multifunzione (MFD) a- Series, c-Series, e-Series e gS-series Raymarine.
Scheda tecnica:
Caratteristiche EV-1
Alimentazione nominale: 12V (alimentato dal sistema SeaTalkng) Alimentazione operativa: da 10,8 V a 15,6 V c.c.
Consumo : 30 mA
LEN (Load Equivalence Number)SeaTalkng: 1 Impermeabilità: ipx6
Temperatura operativa: da -20ºC a +55ºC (da -4ºF a +131ºF) Umidità relativa: max 93%
Sensori: Accelerometro digitale 3 assi; bussola digitale 3 assi; sensore gyro digitale angolare 3 assi
Collegamento dati:SeaTalkng Peso: 0,29 kg (0,64 lb)
Caratteristiche ACU-150
Uscita attuatore: 15 A max (continuo) alla tensione di alimentazione Output Frizione: Fino 12 A (continuo)
Collegamenti: Sensore angolo di barra, Alimentazione, Motore attuatore, Frizione, Terra Voltaggionominale: 12 V
Voltaggio operativo: Da 10,8 V a 15,6 V c.c.
Consumo (standby) – alimentazione principale: 300 mA (12 V)
Consumo (standby) – alimentazione SeaTalkng : Nessuna alimentazione per SeaTalkng SeaTalkng LEN (Load Equivalency Number) : 1
Collegamento dati :SeaTalkng Condizioni ambientali:
Temperatura operativa: Da -20ºC a +55ºC (da -4ºF a +131ºF)
Temperatura di immagazzinamento: Da -30ºC a +70ºC (da -22ºF a +158ºF) Umidità relativa: max 93%
Impermeabilità: Pannello connettori IPX2, Elettronica IPX6
Dimensioni (Largh. x H x Dia) : 285 mm x 211,5 mm x 64,5 mm,(11,2 in x 8,3 in x 2,5 in) Conformità: Europa: 2004/108/EC, Australia e Nuova Zelanda: C-Tick, Livello 2
Caratteristiche pompa idraulica Tipo 1
Disloccamento massimo imbarcazione : dipende dal volume del cilindro della timoneria Volume del cilindro: 80cc a 230cc
Pressione di picco regolata a 12V: 50bar Portata massima a vuoto: 1000cc/min Alimentazione : 12V
